Roll to Roll system

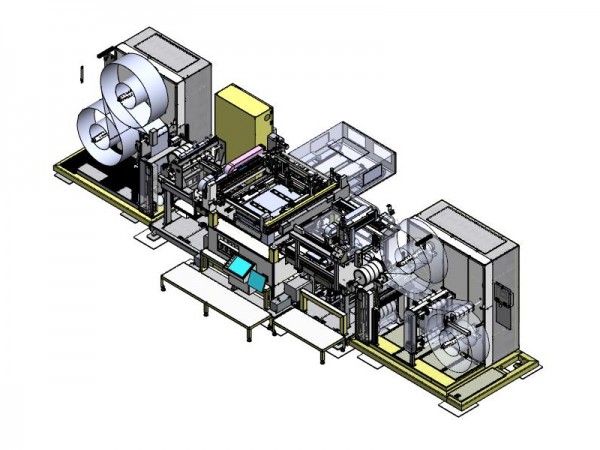

Roll to Roll Printing System for BOC
| Description | General Specifications | ||
|---|---|---|---|
| 용도 | COF / Roll type BGA | ||
| 모델명 | DIP-RC-3452-V | ||
| Roll 폭 | 340mm / 520mm (2종) | ||
| 인쇄사이즈 | MIN. 340mm (폭 방향) x 550 (흐름방향)mm / MAX. 520mm (폭 방향) × 550 (흐름 방향)mm | ||
| Tact Time | 20sec(인쇄조건에 따라) | ||
| Cleaning | USC (Ultra sonic cleaning ) 에 의한 이물 제거 system | ||
| 사행 방지 | Winder & Un winder에 EPC system 탑재 |
제품설명
특징
본 장치는, Roll type 기판에 Solder register및 Over coating을 인쇄하는 스크린 인쇄 장치입니다.
Roll Unwinder에서 제품을 인쇄부의 정 위치에 공급한 후 CCD 카메라에 의한 화상위치결정을 실행한 후 인쇄 됩니다.
인쇄된 기판은 Roll winder 에 공급되어 소정의 Roll Spacer를 끼우면서 되감습니다.
이상, 일련의 작업을 연속으로 실시하는 자동 인쇄라인 장치입니다.
